Y-HG系列液壓缸

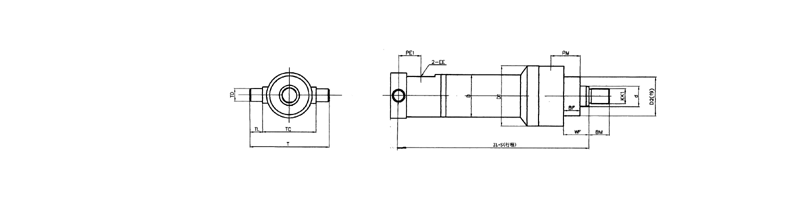

Y-HG系列液壓缸后端鉸軸連接
表3-11
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-11
| 代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
160 |
180 |
200 |
220 |
250 |
280 |
320 |
ZL |
202.5 |
220 |
242 |
272.5 |
295 |
327.5 |
340 |
350 |
372.5 |
390 |
412.5 |
457.5 |
502.5 |
547.5 |
615 |
672.5 |
742.5 |
TD |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
63 |
70 |
75 |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
TL |
16 |
20 |
25 |
32 |
36 |
40 |
45 |
50 |
55 |
60 |
63 |
70 |
80 |
90 |
100 |
110 |
125 |
TC |
90 |
105 |
120 |
135 |
145 |
160 |
176 |
195 |
210 |
225 |
240 |
265 |
295 |
330 |
370 |
420 |
470 |
T |
122 |
145 |
170 |
199 |
217 |
240 |
265 |
295 |
320 |
345 |
366 |
405 |
455 |
510 |
570 |
640 |
720 |
PE1 |
38.5 |
33 |
43 |
58.5 |
68 |
74.5 |
80 |
84 |
90.5 |
94 |
101.5 |
112.5 |
117.5 |
132.5 |
145 |
152.5 |
162.5 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
